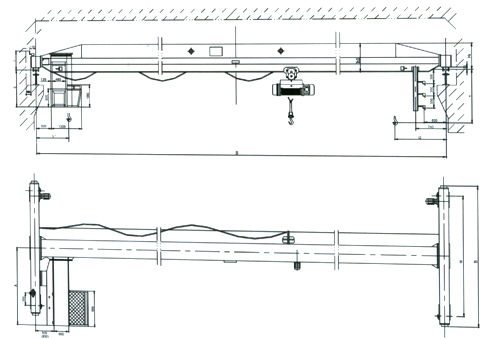

LD-A型1～10吨电动单梁起重机



起重量t
Lifting weight 		跨度m
span		 起重机总重(t)
Total weight
轮压(t)
max.wheel oressure 		小轮压(t)
min.wheel oressure
 基本尺寸(mm)
basic size
地操
ground operation 		空操
air operation 		地操
ground operation 		空操
air operation 		地操
ground operation		 空操
air operation		 h1 B W I1 I2 h H1
1 7.5 1.65 2.05 1.08 1.38 0.40 0.4. 550 2500 2000 796 1274 810 490
8 1.69 2.09 1.09 1.39 0.41 0.41
8.5 1.74 2.14 1.10 1.40 0.42 0.42
9 1.79 2.19 1.12 1.42 0.44 0.44
9.5 1.83 2.23 1.13 1.43 0.45 0.45
10 1.88 2.28 1.14 1.44 0.46 0.46
10.5 1.92 2.32 1.15 1.45 0.47 0.47
11 1.97 2.37 1.16 1.46 0.48 0.48
11.5 2.00 2.40 1.17 1.47 0.49 0.49
12 2.06 2.46 1.18 1.48 0.50 0.50
12.5 2.15 2.55 1.21 1.51 0.53 0.53 3000 2500
13 2.20 2.60 1.23 1.53 0.55 0.55
13.5 2.24 2.64 1.24 1.54 0.56 0.56
14 2.29 2.69 1.25 1.55 0.57 0.57
14.5 2.42 2.82 1.28 1.58 0.60 0.60 595 860
15 2.47 2.87 1.30 1.60 0.62 0.62
15.5 2.52 2.92 1.31 1.61 0.63 0.63
16 2.57 2.97 1.32 1.62 0.64 0.64
16.5 2.62 3.02 1.33 1.63 0.65 0.65
17 2.67 3.07 1.35 1.65 0.67 0.67
19.5 3.00 3.40 1.44 1.74 0.76 0.76 650 3500 3000 870 530
22.5 3.41 3.81 1.54 1.84 0.86 0.86 700 580
2 7.5 1.78 2.18 1.64 1.94 0.40 0.40 550 2500 2000 871.5 1292.5 1000 490
8 1.82 2.22 1.65 1.95 0.41 0.41
8.5 1.86 2.26 1.66 1.96 0.42 0.42
9 1.92 2.32 1.68 1.98 0.44 0.44
9.5 1.96 2.36 1.69 1.99 0.45 0.45
10 2.00 2.40 1.70 2.00 0.46 0.46
10.5 2.05 2.45 1.71 2.01 0.47 0.47
11 2.10 2.50 1.72 2.02 0.48 0.48
11.5 2.21 2.61 1.75 2.05 0.51 0.51 595 1050
12 2.26 2.66 1.76 2.06 0.52 0.52
12.5 2.35 2.75 1.79 2.09 0.55 0.55 3000 2500
13 2.40 2.80 1.81 2.11 0.57 0.57
13.5 2.45 2.85 1.82 2.12 0.58 0.58
14 2.50 2.90 1.83 2.13 0.59 0.59
14.5 2.63 3.03 1.87 2.17 0.63 0.63 700 1060 580
15 2.64 3.09 1.88 2.18 0.64 0.64
15.5 2.74 3.14 1.89 2.19 0.65 0.65
16 2.80 3.20 1.91 2.21 0.67 0.67
16.5 2.85 3.25 1.92 2.22 0.68 0.68
17 2.91 3.51 1.93 2.23 0.69 0.69
19.5 3.85 4.25 2.18 2.48 0.94 0.94 800 3500 3000 1080 660
22.5 4.67 5.07 2.38 2.68 1.14 1.14 900 1120 785
3 7.5 1.88 2.28 2.15 2.45 0.41 0.41 650 2500 2000 818.5 1291 1150 530
8 1.93 2.33 2.16 2.46 0.42 0.42
8.5 1.98 2.38 2.18 2.48 0.44 0.44
9 2.03 2.43 2.19 2.49 0.45 0.45
9.5 2.08 2.48 2.20 2.50 0.46 0.46
10 2.13 2.53 2.22 2.52 0.48 0.48
10.5 2.18 2.58 2.23 2.53 0.49 0.49
11 2.24 2.64 2.24 2.54 0.50 0.50
11.5 2.32 2.72 2.25 2.56 0.52 0.52 700 580
12 2.38 2.78 2.28 2.58 0.54 0.54
12.5 2.47 2.87 2.31 2.61 0.57 0.57 3000 2500

起重量t
Lifting weight 		跨度m
span		 起重机总重(t)
Total weight
轮压(t)
max.wheel oressure 		小轮压(t)
min.wheel oressure
 基本尺寸(mm)
basic size
地操
ground operation 		空操
air operation 		地操
ground operation 		空操
air operation 		地操
ground operation		 空操
air operation		 h1 B W I1 I2 h H1
3 13 2.53 2.93 2.32 2.62 0.58 0.58 700 3000 2500 818.5 1291 1150 490
13.5 2.59 2.99 2.34 2.64 0.60 0.60
14 2.64 3.04 2.35 2.65 0.61 0.61
14.5 3.17 3.57 2.48 2.78 0.74 0.74 800 1170
15 3.25 3.65 2.50 2.80 0.76 0.76
15.5 3.31 3.71 2.52 2.82 0.78 0.78
16 3.38 3.78 2.54 2.84 0.80 0.80
16.5 3.45 3.85 2.55 2.85 0.81 0.81
17 3.53 3.93 2.57 2.87 0.83 0.83
19.5 4.28 4.68 2.80 3.10 1.06 1.06 900 3500 3000 1185 745
22.5 4.83 5.23 2.94 3.24 1.20 1.20 1000 1210 820
5 7.5 2.14 2.54 3.28 3.58 0.42 0.42 720 2500 2000 841.5 1310 1380 580
8 2.20 2.60 3.29 3.59 0.43 0.43
8.5 2.25 2.65 3.30 3.60 0.44 0.44
9 2.31 2.71 3.32 3.62 0.46 0.46
9.5 2.37 2.77 3.33 3.63 0.47 0.47
10 2.42 2.82 3.35 3.65 0.49 0.49
10.5 2.48 2.88 3.36 3.66 0.50 0.50
11 2.51 2.91 3.37 3.67 0.51 0.51
11.5 2.95 3.35 3.48 3.78 0.62 0.62 800 1400 660
12 3.02 3.42 3.50 3.80 0.64 0.64
12.5 3.12 3.52 3.53 3.83 0.67 0.67 3000 2500
13 3.21 3.61 3.55 3.85 0.69 0.69
13.5 3.27 3.67 3.57 3.87 0.71 0.71
14 3.34 3.74 3.59 3.89 0.73 0.73
14.5 3.69 4.09 3.68 3.98 0.82 0.82 900 1415 785
15 3.79 4.19 3.70 4.00 0.84 0.84
15.5 3.87 4.27 3.72 4.02 0.86 0.86
16 3.94 4.34 3.74 4.04 0.88 0.88
16.5 4.02 4.42 3.76 4.06 0.90 0.90
17 4.12 4.52 3.78 4.08 0.92 0.92
19.5 4.57 4.97 3.93 4.23 1.07 1.07 1000 3500 3000 1440 820
22.5 5.65 6.05 4.20 4.50 1.34 1.34 1100 1485 875
10 7.5 3.5 3.9 6.4 6.7 0.44 0.48 1000 2500 2000 1235 1935 1470 820
8 3.6 4.0 6.5 6.7 0.46 0.49
8.5 3.7 4.1 6.6 6.8 0.48 0.51
9 3.8 4.2 6.6 6.9 0.51 0.54
9.5 3.9 4.3 6.7 6.9 0.53 0.56
10 4.0 4.4 6.7 7.0 0.55 0.58
10.5 4.1 4.5 6.8 7.0 0.57 0.60
11 4.3 4.6 6.8 7.1 0.60 0.62 1090 1505 875
11.5 4.4 4.7 6.9 7.2 0.66 0.68
12 4.5 4.8 6.9 7.3 0.68 0.70
12.5 4.6 4.9 7.0 7.3 0.70 0.72 3000 2500
13 4.7 5.0 7.0 7.3 0.73 0.75
13.5 4.8 5.1 7.1 7.4 0.76 0.78
14 4.9 5.2 7.1 7.4 0.78 0.80 1100
14.5 5.0 5.3 7.1 7.5 0.87 0.89 1515
15 5.1 5.4 7.2 7.5 0.90 0.92
15.5 5.2 5.5 7.2 7.5 0.93 0.95
16 5.3 5.6 7.3 7.6 0.98 1.00
16.5 5.4 5.7 7.3 7.6 0.98 1.00
17 5.5 5.8 7.4 7.7 1.00 1.02
19.5 6.7 7.1 7.7 8.0 1.27 1.28 3500 3000
22.5 7.5 7.8 7.9 8.2 1.55 1.56
